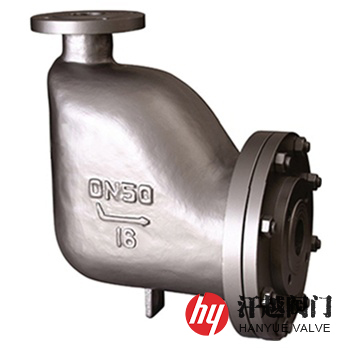

GH4杠桿浮球式蒸汽疏水閥產品概述
GH4杠桿浮球式蒸汽疏水閥是一種采用平衡雙閥座結構設計，使上下閥芯在開閥時需要的力量相對較小，在高壓差工況下能獲得超大排量的蒸汽疏水閥，其開始啟動時，內置自動排空氣裝置的雙金屬片平展，空氣排放閥常開，空氣自動排出，低溫凝結水順利流入閥內，浮球漂起，打開雙座閥迅速排放凝結水，隨著高溫水汽流入，雙金屬片受熱關閉空氣閥，浮球隨著液面下落關閉閥門阻止蒸汽泄漏，浮球內裝有揮發性液體，它隨著升溫而蒸發，內壓升高，與外部壓力平衡，從而增加了浮球的耐壓強度和抗水擊能力。該閥所有活動部件都安裝在閥蓋上，使閥的檢修和維護十分方便，并且閥內裝有雙金屬空氣排放閥，能自動排除空氣，使得閥在初始或正常工作時，無空氣等不凝氣體氣堵現象發生。本產品重量輕，體積小排水量大，可連續排水，主要安裝在要求溫度升高較快，加熱穩定和熱效率高的設備上，而且一般用在凝結水量大、連續排放的場合。
GH4杠桿浮球式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 浮 球 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
4 | 閥 芯 | A276 440 | A276 440 | A276 304 | A276 316 | A276 316L |
5 | 雙 閥 座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
6 | 控 制 架 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
7 | 熱敏元件 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
GH4杠桿浮球式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗驗收 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||

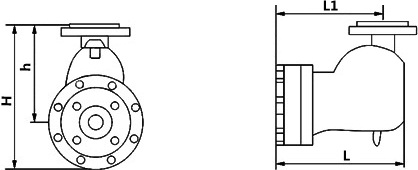

GH4杠桿浮球式蒸汽疏水閥外型尺寸
工作壓力 MPa | 公稱通徑 DN | 尺寸(mm) | 參考重量 KG | |||
L | L1 | H | h | |||
0.01~5.0 | 40 | 428 | 345 | 430 | 340 | 75 |
50 | 428 | 345 | 430 | 340 | 75 | |
65 | 428 | 345 | 430 | 340 | 75 | |
80 | 428 | 345 | 430 | 340 | 75 | |
GH4杠桿浮球式蒸汽疏水閥結構圖
在選擇蒸汽疏水閥時必須確認以下參數：凝結水排量、工作壓力 、工作壓差、閥體和內件材料、公稱壓力、公稱尺寸及端部連接方式，凝結水負荷的選用倍率一般為1.5~2.0之間。
