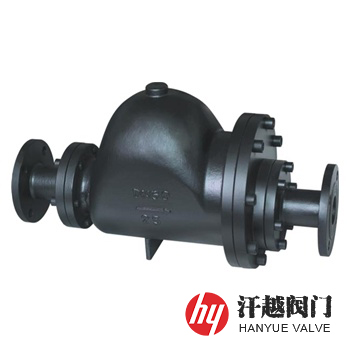

GH5杠桿浮球式蒸汽疏水閥產品概述
G3、GH3、G5、GH5杠桿浮球式蒸汽疏水閥是一種根據液位差和溫度變化而進行動作的平衡雙閥座杠桿浮球式蒸汽疏水閥，當設備剛啟動時，閥是涼的，雙金屬片平展，自動排空氣裝置處于開啟狀態，連續排放出初始空氣，當冷凝水進入閥內時，浮球隨冷凝水液位上升，打開雙閥座，使冷凝水迅速排出，隨著熱凝結水及蒸汽的流入，雙金屬片受熱開始彎曲變形，并帶動排空氣裝置的閥片關閉其閥口，當凝結水停止進入蒸汽疏水閥時，浮球隨液位下降關閉閥門阻止蒸汽泄漏。該閥內置自動排空氣裝置，能排接近飽和蒸汽溫度的空氣，有效解決氣阻現象，提高設備啟動效率，即使凝結水負荷變化時，也能連續排除凝結水，確保工藝所需溫度，平衡雙閥座的兩個閥片，受力面積相同，方向相反，減輕閥座臨界開啟力量，實現小體積大排量，閥座設計位于水面下，形成水封，即使低負荷工況下也不會泄漏蒸汽。
GH5杠桿浮球式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 浮 球 | A240 304 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 閥 芯 | A276 440 | A276 440 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 雙 閥 座 | A276 430 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 控 制 架 | A240 304 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
7 | 熱敏元件 | 17-4PH | 17-4PH | A276 304 | A276 304L | A276 316 | A276 316L |
GH5杠桿浮球式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | |||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | |||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | |||||
檢驗驗收 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | |||||

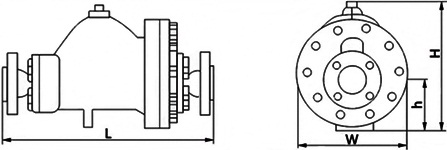

GH5杠桿浮球式蒸汽疏水閥外型尺寸
工作壓力 MPa | 公稱通徑 DN | 尺寸 | 產品型號 | 參考重量 KG | |||
L | H | h | W | ||||
0.01~2.1 | 25 | 265 | 280 | 115 | 230 | G3 | 28 |
32 | 265 | 280 | 115 | 230 | 28 | ||
40 | 265 | 280 | 115 | 230 | 28 | ||
50 | 265 | 280 | 115 | 230 | 28 | ||
0.01~2.1 | 50 | 360 | 300 | 120 | 260 | G5 | 52 |
65 | 360 | 300 | 120 | 260 | 52 | ||
80 | 360 | 300 | 120 | 260 | 52 | ||
100 | 360 | 300 | 120 | 260 | 52 | ||
0.01~1.0 | 25 | 427 | 280 | 115 | 230 | GH3 | 44 |
32 | 427 | 280 | 115 | 230 | 44 | ||
0.01~1.6 | 25 | 437 | 280 | 115 | 230 | GH3 | 46 |
32 | 437 | 280 | 115 | 230 | 46 | ||
40 | 437 | 280 | 115 | 230 | 46 | ||
50 | 437 | 280 | 115 | 230 | 46 | ||
0.01~2.1 | 50 | 457 | 280 | 115 | 230 | GH3 | 48 |
0.01~1.6 | 50 | 570 | 300 | 120 | 260 | GH5 | 70 |
65 | 570 | 300 | 120 | 260 | 70 | ||
80 | 570 | 300 | 120 | 260 | 70 | ||
100 | 570 | 300 | 120 | 260 | 70 | ||
0.01~2.1 | 50 | 570 | 300 | 120 | 260 | GH5 | 73 |
65 | 570 | 300 | 120 | 260 | 73 | ||
80 | 570 | 300 | 120 | 260 | 73 | ||
100 | 570 | 300 | 120 | 260 | 73 | ||
GH5杠桿浮球式蒸汽疏水閥結構圖
在選擇蒸汽疏水閥時必須考慮以下因素：應用場合、設備類型、系統壓力、蒸汽溫度、工作壓差、閥體和內件材質、公稱壓力、公稱尺寸、連接方式等。本產品有G3、G5、GH3、GH5四種型號。
