鋁青銅T型過濾器產品介紹

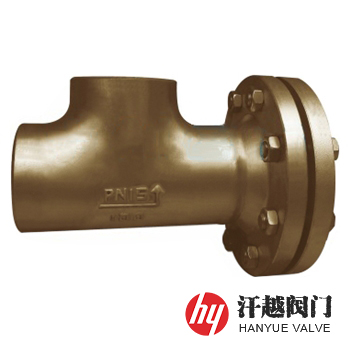

鋁青銅T型過濾器是一種三通管、法蘭、法蘭蓋和濾座等主要部件選用C95800、C95500、C83600或C63200等鋁青銅材料并采用氬弧焊接工藝焊制而成的T型過濾器，該種材質系高強度銅合金，有較高的力學性能，耐磨性和耐蝕性能好。本產品結構簡單、設計合理，密封性能好、耐磨耐腐蝕、工作壽命長，使用和維護相當方便，常用于海水、硫酸鹽、氯化物等耐腐蝕工況介質的過濾。

鋁青銅T型過濾器有直流式、正折流式和反折流式三種結構型式。直流式的三通管的左端為進料口，右端為出料口，頂端連接法蘭，法蘭上設有法蘭蓋，橢圓型濾座斜置在三通管的直通管形內部，圓柱型濾芯的下部設有與橢圓型濾座坡度匹配的斜坡，并放置在橢圓型濾座凹槽內固定。正、反折流式的三通管的左端分別為進、出料口，頂端為出、進料口，右端焊有法蘭，并設有法蘭蓋，圓型濾座正置在三通管的直通管形管口處，圓臺型濾芯放置在圓型濾座凹槽內固定。

鋁青銅T型過濾器部件材料

鋁青銅T型過濾器技術規范

鋁青銅T型過濾器主要尺寸

鋁青銅T型過濾器主要結構圖

如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，公稱通徑、公稱壓力、濾芯材質、過濾介質和過濾精度、法蘭執行標準及密封面形式，是否配對法蘭、螺栓螺母及墊片等，本產品可根據工況需要采用法蘭、對焊、承插焊、螺紋及其他連接型式。以上為對焊連接正、反折流式外型尺寸，如需其他尺寸參數，煩請聯系我司銷售人員。
