我公司制作的Y型過濾器試樣管材規格為：主管外徑910mm，主管壁厚為25mm，支管外徑610mm，支管壁厚為20mm。Y型過濾器節點主支管交叉角度為45°。本套試塊共有六個小試塊組成（A、B、C、D、E、F），分別取自于Y型過濾器節點焊縫不同鐘點區域。在支管外壁繪制母線，母線間距為30mm，根據設計的試塊尺寸繪制切割線，如圖1所示。

圖1 各試塊分割線

各試塊中所具有的母線編號范圍如表1所示。

表1 試塊中母線范圍

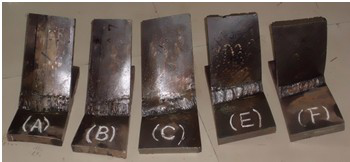

試塊加工的成品如圖2所示。

圖2 待檢測試塊

每塊試塊均有二個端面分別用字母A和B表示，現選取試塊A、B，在兩個端面設計人工橫孔，橫孔長度為20mm，如表2所示。

表2 試塊中人孔位置

Y型過濾器探測條件的選擇

1、探頭：由于實驗的管節點焊縫的主支管直徑較小，探測面曲率較大，因此探頭的尺寸小一點好，以便改善耦合效果。又由于不同探測位置的截面曲率半徑不同，所以探頭斜楔不要修成與支管表面相吻合的曲面?？紤]到Y(jié)型過濾器節點探傷時要求的定位精度較高，而管節點焊縫的主支管材質晶粒細小，為了提高探傷靈敏度和分辨力，宜選用較高的頻率，一般探頭頻率選用5MHz，探頭折射角以50~70度為主。

2、試塊：Y型過濾器節點焊縫探傷中，采用CSK-ⅠA試塊，用于測量探頭前沿長度和完成聲程1：1定標。用CSK-ⅢA試塊測量探頭K值或折射角。

3、耦合劑：Y型過濾器節點焊縫探傷中，一般采用粘度較大的耦合劑，如黃油、糨糊等。因?yàn)樵嚰奶綔y面大多是傾斜式，耦合劑粘度低，容易流失，對探傷不利。

4、表面補償：當工件與試塊存在耦合差時，要適當進行補償。
